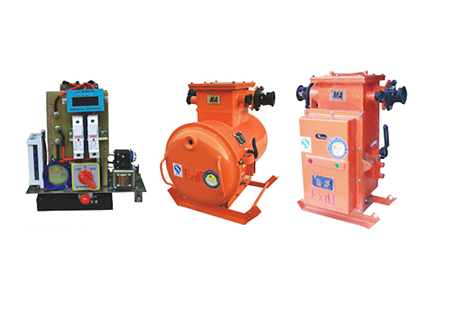

矿用隔爆配电装置的结构部分存在的问题与解决措施：目前，矿用隔爆型干式变压器主要由磁心或称铁心、绕组、波纹外壳等组成。

1.结构存在的技术问题

①由于其波纹外壳两侧为直立波纹，因此机械强度低，散热效率差。

②由于波纹外壳的上侧和下侧波纹的波峰或波峪为半圆型，与变压器的器身吻合较差，因此外形高度尺寸大。

③由于其矩形截面导线的宽面沿扁圆形绕组的轴向平行排列，因此绕组的机械强度较差。

④由于构成绕组层间的散热通道或高压绕组与低压绕组间的绝缘散热通道的撑条横截面为矩形，因此，不但影响绕组散热，而且其成本较高。

⑤由于其穿过波纹外壳的信号温度控制引出线接线座采用树脂将四只导电杆和安装法兰浇铸成一体的整体结构，易开裂，成品率低，因此造价高、可靠性低。

2.矿用隔爆配电装置的解决措施

①在波纹外壳的两侧直立波纹外侧各焊有导向散热加强板，散热面积较老式隔爆壳体的散热面积要多出3~4倍，提高了变压器整机的散热效率

②导向热散热加强板上可设有波纹或肋。

③波纹外壳上侧或下侧波纹的波峰或波峪为与磁心、绕组等构成的器身相应的弧形。

④绕制扁圆形筒式绕组的矩形截面导线的宽面沿扁圆形筒式绕组的轴向垂直排列。

⑤绕组层间散热通道或高压绕组与低压绕组间的绝缘散热通道采用横截面为H形或凹形或L形的撑条。

⑥穿过外壳的信号温度控制引出线接线座采用中心有孔的绝缘套和相应的绝缘垫圈，且直接装在波纹外壳端盖设有的孔上，并用导电杆穿过绝缘套和绝缘垫圈固定的结构。
